RM32-PA1A-N

32點，負載側8點Common型

產品說明

微型32點，負載側8點公共端型繼電器模組節省配線，適用于
小型化設備的繼電器模組。
采用LED Lamp動作指示，各輸入輸出端狀態一目了然。
繼電器線圈帶浪涌抑制回路，延長了繼電器模組壽命。
外殼密封結構，可防止PCB因外露引起氧化及金屬粉塵附著而
造成短路、錯誤動作等安全隱患。
可使用I/OLINK 電纜與各種PLC及控制器連接。

一、詳細規格

型號選定

型號	內置繼電器	I/O點數	線圈額定電壓	公共端		連接方式		產品尺寸 (W×Dmm)	固定方式
				線圈側	觸點側	線圈側	觸點側
RM32-PA1A-N	PA1a-24V	32點 (1a×32)	24V DC	NPN +com	8點Com.	Connector MIL-C-83503 40pin	M3 螺絲端子臺 7.62mm 間距	174.0×70.0	導軌固定
RM32-PA1A-P				PNP -com
RM32-NY-N	NY24W-K			NPN +com
RM32-NY-P				PNP -com

一般規格

項目		PA1a-24V	NYP-24W-K
觸點 Contact	接點構成	1a	1a
	接點負荷	5A 250V AC,5A 30V DC	5A 250V AC,5A 30V DC
	最大通電電流	5A	5A
	最大開閉電壓	250V AC/110V DC	270V AC/150V DC
線圈 Coil	額定電壓	24V DC	24V DC
	動作電壓	16.8V DC	16.1V DC
	復位電壓	1.2V DC	2.4V DC
	線圈電阻	3200Ω	4800Ω
	額定消耗電力	180mW	120mW
干擾電壓		4000V	5080V
耐電壓		2000V rms	3000V AC 1min
原產地		CHINA	JAPAN

材質

保護外殼		Modified PPO
透明蓋		Polycarbonate
線路板		Epoxy 1.6t/2oz
最大適用線徑		1.25mm2/MAX
端子螺絲		M3×8L
螺絲扭矩		1.2N·m(12Kgf·cm)
溫度范圍		-10℃~+50℃

狠狠色婷婷久久综合98_成人影片在线播放_日本亚洲乱理_亚洲中文精品视频_自拍影视综合欧美_日日骑夜夜操_一区二区精品国产_豐滿少婦作愛視頻免費觀看_老师含着我的奶边摸边做_国产成人无码专区加勒比

產品規格

產品配置

RM32-PA1A-N

32點，負載側8點Common型

產品說明

一、詳細規格

二、電路圖

三、外觀&平面圖

四、產品應用

聯系我們

狠狠色婷婷久久综合98_成人影片在线播放_日本亚洲乱理_亚洲中文精品视频_自拍影视综合欧美_日日骑夜夜操_一区二区精品国产_豐滿少婦作愛視頻免費觀看_老师含着我的奶边摸边做_国产成人无码专区加勒比

產品規格

產品配置

RM32-PA1A-N

32點，負載側8點Common型

產品說明

一、詳細規格

二、電路圖

三、外觀&平面圖

四、產品應用

聯系我們

32點，負載側8點Common型

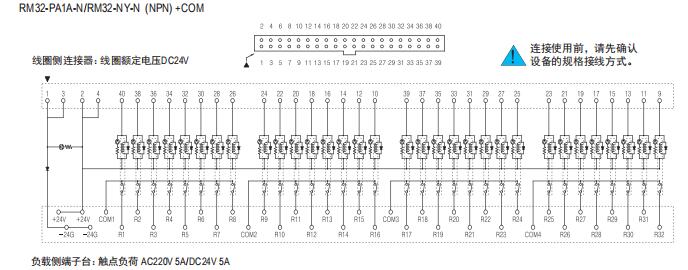

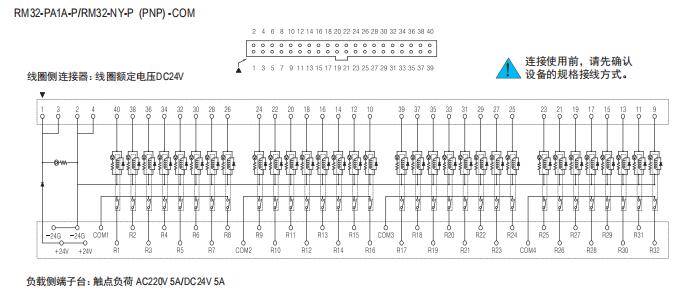

二、電路圖
